BGPの基本設定

◆BGP基本設定
　iBGPとeBGPの設定を行います。以下のネットワーク構成で、最終的にRouter3からRouter1のLoopback0インターフェイスまでpingが出来るようにします。

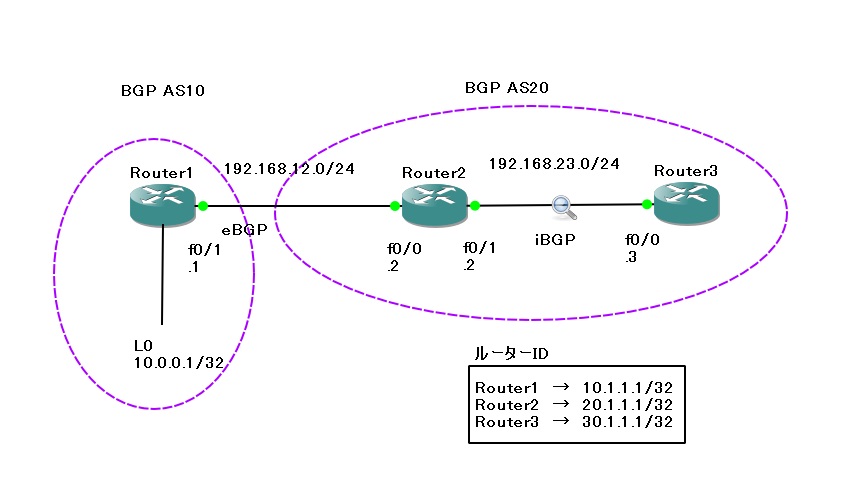

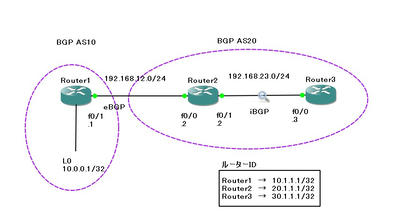

◆構成図

◆各ルーターの設定

・Router1の設定

Router1#configure terminal

Router1(config)#interface loopback 0

Router1(config-if)#ip address 10.0.0.1 255.255.255.255

Router1(config-if)#exit

Router1(config)#interface FastEthernet 0/1

Router1(config-if)#ip address 192.168.12.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#ip route 0.0.0.0 0.0.0.0 192.168.12.2　←デフォルトルートの設定

Router1(config)#router bgp 10　←BGPの設定

Router1(config-router)#no auto-summary　←ルートの自動集約の無効化。

Router1(config-router)#no synchronization　←同期の無効化。

Router1(config-router)#bgp router-id 1.1.1.1　←BGPルーターのID設定

Router1(config-router)#neighbor 192.168.12.2 remote-as 20　←BGPネイバーの指定

Router1(config-router)#network 10.0.0.1 mask 255.255.255.255　←ネットワークの公布

・Router2の設定

Router2#configure terminal

Router2(config)#interface FastEthernet 0/0

Router2(config-if)#ip address 192.168.12.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#interface FastEthernet 0/1

Router2(config-if)#ip address 192.168.23.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#router bgp 20

Router2(config-router)#no auto-summary

Router2(config-router)#no synchronization

Router2(config-router)##bgp router-id 2.2.2.2

Router2(config-router)#neighbor 192.168.12.1 remote-as 10

Router2(config-router)#neighbor 192.168.23.3 remote-as 20

Router2(config-router)#end

・Router3の設定

Router3#configure terminal

Router3(config)#interface FastEthernet 0/0

Router3(config-if)#ip address 192.168.23.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#ip route 192.168.12.0 255.255.255.0 192.168.23.2

Router3(config)#router bgp 20

Router3(config-router)#no auto-summary

Router3(config-router)#no synchronization

Router3(config-router)#neighbor 192.168.23.2 remote-as 20

Router3(config-router)#end

◆確認

　全てのルーターの設定完了後、まずはBGPピアの確立を確認します。

・Router2のBGPピアを確認

Router2#show ip bgp summary

（中略）

Neighbor V AS MsgRcvd MsgSent TblVer InQ OutQ Up/Down State/PfxRcd

192.168.12.1 4 10 14 13 2 0 0 00:10:31 1

192.168.23.3 4 20 13 14 2 0 0 00:10:35 0

・Router3のBGPテーブル、及びルーティングテーブルの確認

Router3#show ip bgp

BGP table version is 2, local router ID is 192.168.23.3

Status codes: s suppressed, d damped, h history, * valid, > best, i - internal,

r RIB-failure, S Stale

Origin codes: i - IGP, e - EGP, ? - incomplete

Network Next Hop Metric LocPrf Weight Path

*>i10.0.0.1/32 192.168.12.1 0 100 0 10 i

Router3#show ip route bgp

10.0.0.0/32 is subnetted, 1 subnets

B 10.0.0.1 [200/0] via 192.168.12.1, 00:10:57

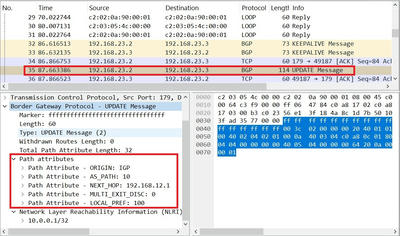

◆Wiresharkで確認

・Router3で受け取るBGPアップデートの確認

上記のようにBGPテーブルと同じパスアトリビュートの値になっている事を確認します。

◆疎通テスト

　最後にRouter3からRouter1のLoopback0インターフェイスへpingを実行して、疎通性に問題がない事を確認します。

・Router3からpingテスト

Router3#ping 10.0.0.1

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 10.0.0.1, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 52/61/64 ms

PR
OSPFルートの集約と制御

　今回はルートの集約とルートの制御を行います。

　ネットワーク構成は以下になります。

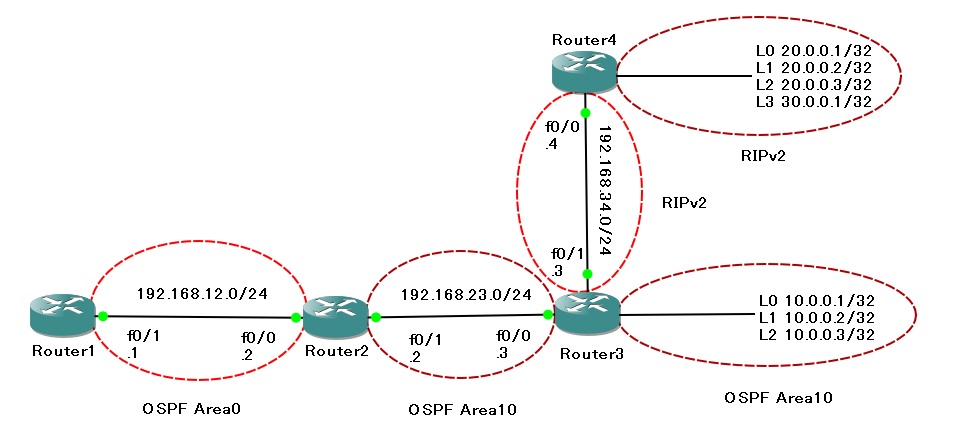

◆構成図

◆設定

　先ずは全てのルーターに対してルーティングプロトコルなどの初期設定を行います。この時点ではまだルートの集約と制御は行いません。

・Router1の初期設定

Router1#configure terminal

Router1(config)#interface FastEthernet 0/1

Router1(config-if)#ip address 192.168.12.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#router ospf 1

Router1(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router1(config-router)#end

・Router2の初期設定

Router2#configure terminal

Router2(config)#interface FastEthernet 0/0

Router2(config-if)#ip address 192.168.12.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#interface FastEthernet 0/1

Router2(config-if)#ip address 192.168.23.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#router ospf 1

Router2(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router2(config-router)#network 192.168.23.0 0.0.0.255 area 10

Router2(config-router)#end

・Router3の初期設定

Router3#configure terminal

Router3(config)#interface loopback 0

Router3(config-if)#ip address 10.0.0.1 255.255.255.255

Router3(config-if)#exit

Router3(config)#interface loopback 1

Router3(config-if)#ip address 10.0.0.2 255.255.255.255

Router3(config-if)#exit

Router3(config)#interface loopback 2

Router3(config-if)#ip address 10.0.0.3 255.255.255.255

Router3(config-if)#exit

Router3(config)#interface FastEthernet 0/0

Router3(config-if)#ip address 192.168.23.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config)#interface FastEthernet 0/1

Router3(config-if)#ip address 192.168.34.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#router ospf 1

Router3(config-router)#network 192.168.23.0 0.0.0.255 area 10

Router3(config-router)#network 10.0.0.1 0.0.0.0 area 10

Router3(config-router)#network 10.0.0.2 0.0.0.0 area 10

Router3(config-router)#network 10.0.0.3 0.0.0.0 area 10

Router3(config-router)#redistribute rip metric 1 subnets

Router3(config-router)#exit

Router3(config)#router rip

Router3(config-router)#version 2

Router3(config-router)#no auto-summary

Router3(config-router)#network 192.168.34.0

Router3(config-router)#end

・Router4の初期設定

Router4#configure terminal

Router4(config)#interface loopback 0

Router4(config-if)#ip address 20.0.0.1 255.255.255.255

Router4(config-if)#exit

Router4(config)#interface loopback 1

Router4(config-if)#ip address 20.0.0.2 255.255.255.255

Router4(config-if)#exit

Router4(config)#interface loopback 2

Router4(config-if)#ip address 20.0.0.3 255.255.255.255

Router4(config-if)#exit

Router4(config)#interface loopback 3

Router4(config-if)#ip address 30.0.0.1 255.255.255.255

Router4(config-if)#exit

Router4(config)#interface FastEthernet 0/0

Router4(config-if)#ip address 192.168.34.4 255.255.255.0

Router4(config-if)#no shutdown

Router4(config-if)#exit

Router4(config)#router rip

Router4(config-router)#version 2

Router4(config-router)#no auto-summary

Router4(config-router)#network 20.0.0.0

Router4(config-router)#network 30.0.0.0

Router4(config-router)#network 192.168.34.0

◆確認

　初期設定後、OSPFネイバーが確立している事を確認後、ルーティングテーブルを確認します。

・Router2でOSPFネイバーの確認

Router2#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.12.1 1 FULL/DR 00:00:38 192.168.12.1 FastEthernet0/0

10.0.0.3 1 FULL/BDR 00:00:36 192.168.23.3 FastEthernet0/1

・Router1のルーティングテーブルを確認

Router1#show ip route ospf

20.0.0.0/32 is subnetted, 3 subnets

O E2 20.0.0.1 [110/1] via 192.168.12.2, 00:04:58, FastEthernet0/1

O E2 20.0.0.2 [110/1] via 192.168.12.2, 00:04:58, FastEthernet0/1

O E2 20.0.0.3 [110/1] via 192.168.12.2, 00:04:58, FastEthernet0/1

10.0.0.0/32 is subnetted, 3 subnets

O IA 10.0.0.2 [110/21] via 192.168.12.2, 00:15:51, FastEthernet0/1

O IA 10.0.0.3 [110/21] via 192.168.12.2, 00:15:51, FastEthernet0/1

O IA 10.0.0.1 [110/21] via 192.168.12.2, 00:16:01, FastEthernet0/1

O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:26:35, FastEthernet0/1

O E2 192.168.34.0/24 [110/1] via 192.168.12.2, 00:14:50, FastEthernet0/1

30.0.0.0/32 is subnetted, 1 subnets

O E2 30.0.0.1 [110/1] via 192.168.12.2, 00:04:58, FastEthernet0/1

　次に上記OSPFルートを集約していきます。

◆OSPFのルート集約

　OSPFのルート集約では、エリア間のルート集約と外部ルートの集約に応じて異なったコマンドが用意されています。先ずはABRルーターのRouter2でエリア間のルート集約を行います。

・Router2でエリア間のルート集約

Router2#configure terminal

Router2(config)#router ospf 1

Router2(config-router)#area 10 range 10.0.0.0 255.255.255.0　←エリア間ルートの集約

Router2(config-router)#exit

・Router3で外部ルートの集約

Router3#configure terminal

Router3(config)#router ospf 1

Router3(config-router)#summary-address 20.0.0.0 255.255.255.0　←外部ルートの集約

　次は集約後のルーティングテーブルを確認します。

・ルート集約後のRouter1のルーティングテーブル

Router1#show ip route ospf

20.0.0.0/24 is subnetted, 1 subnets

O E2 20.0.0.0 [110/1] via 192.168.12.2, 00:01:03, FastEthernet0/1

10.0.0.0/24 is subnetted, 1 subnets

O IA 10.0.0.0 [110/21] via 192.168.12.2, 00:03:05, FastEthernet0/1

O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:34:27, FastEthernet0/1

O E2 192.168.34.0/24 [110/1] via 192.168.12.2, 00:22:42, FastEthernet0/1

30.0.0.0/32 is subnetted, 1 subnets

O E2 30.0.0.1 [110/1] via 192.168.12.2, 00:12:50, FastEthernet0/1

◆ディストリビュートリストの設定

　上記のようにルートが集約されていることが確認出来ますが、Router1では30.0.0.1/32のOSPFルートは不要なので、Router1のディストリビュートリストを設定してこのルートを制御します。

・Router1でディストリビュートリストの設定

Router1#configure terminal

Router1(config)#access-list 1 deny 30.0.0.1　←アクセスリストの設定

Router1(config)#access-list 1 permit any

Router1(config)#router ospf 1

Router1(config-router)#distribute-list 1 in FastEthernet 0/1　←ディストリビュートリストの設定

Router1(config-router)#end

　設定後、ルーティングテーブルを確認します。

・Router1のルーティングテーブルの確認。

Router1#show ip route ospf

20.0.0.0/24 is subnetted, 1 subnets

O E2 20.0.0.0 [110/1] via 192.168.12.2, 00:03:24, FastEthernet0/1

10.0.0.0/24 is subnetted, 1 subnets

O IA 10.0.0.0 [110/21] via 192.168.12.2, 00:03:24, FastEthernet0/1

O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:03:24, FastEthernet0/1

O E2 192.168.34.0/24 [110/1] via 192.168.12.2, 00:03:24, FastEthernet0/1

　インターフェイスに適用したディストリビュートリストは、ルーティングテーブルから該当ルートを非表示にするだけで、LSAの伝搬を制御したわけではありません。上記のルーティングテーブルのように、30.0.0.3/32のルートはRouter1のルーティングテーブルから消えましたが、LSDBにはタイプ5のLSAとして残っています。

・Router1のLSDBの確認

Router1#show ip ospf database | begin External

Type-5 AS External Link States

Link ID ADV Router Age Seq# Checksum Tag

20.0.0.0 10.0.0.3 1163 0x80000001 0x00B7DA 0

30.0.0.1 10.0.0.3 1870 0x80000001 0x002B5C 0　　←残っている

192.168.34.0 10.0.0.3 581 0x80000002 0x009188 0

　タイプ5のLSAを制御する為の別設定を行うため、先程のディストリビュートリストの設定を削除します。

・Router1のディストリビュートリストの削除

Router1#configure terminal

Router1(config)#no access-list 1　←アクセスリストの削除

Router1(config)#router ospf 1

Router1(config-router)#no distribute-list 1 in FastEthernet 0/1　←ディストリビュートリストの削除

Router1(config-router)#end

◆Router3でディストリビュートリストを設定

Router3#configure terminal

Router3(config)#access-list 1 deny 30.0.0.1

Router3(config)#access-list 1 permit any

Router3(config)#router ospf 1

Router3(config-router)#distribute-list 1 out rip

　タイプ5のLSAを制御するには、ASBRルーターのRouter3でルートの再配布と併せてディストリビュートリストを設定する必要があります。上記のように、RIPドメインから再配布されたルートの中で30.0.0.1/32のみを除外しています。

　最後にルーティングテーブルとLSDBの確認を行います。

◆Router1のルーティングテーブルとLSDBの確認。

Router1#show ip route ospf

20.0.0.0/24 is subnetted, 1 subnets

O E2 20.0.0.0 [110/1] via 192.168.12.2, 00:08:41, FastEthernet0/1

10.0.0.0/24 is subnetted, 1 subnets

O IA 10.0.0.0 [110/21] via 192.168.12.2, 00:08:41, FastEthernet0/1

O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:08:41, FastEthernet0/1

O E2 192.168.34.0/24 [110/1] via 192.168.12.2, 00:08:41, FastEthernet0/1

　意図のルーティングテーブルであることを確認後、LSDBの確認をします。

Router1#show ip ospf database | begin External

Type-5 AS External Link States

Link ID ADV Router Age Seq# Checksum Tag

20.0.0.0 10.0.0.3 125 0x80000002 0x00B5DB 0

192.168.34.0 10.0.0.3 1382 0x80000002 0x009188 0

　上記のように30.0.0.1のルートがない事を確認できることから、タイプ5のLSAが抑制されている事を確認します。
OSPF　優先ルートの選択

今回はインターフェイスのコスト値をコマンドで変更して任意のルートに変更します。

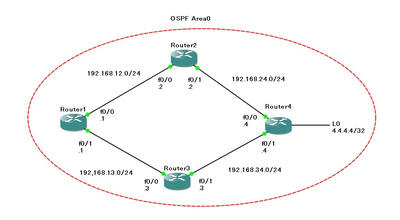

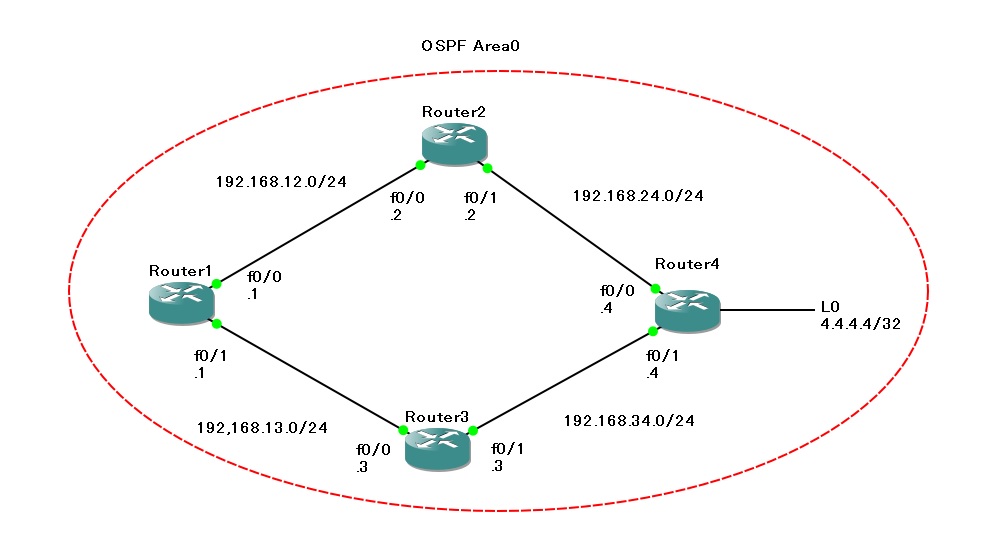

◆構成図

　上記ネットワーク構成で、全てのリンクが同じ速度なのでRouter1からRouter4のLoopback0インターフェイスへのルートは、Router2とRouter3経由のロードバランスになります。このとき、Router1のF0/0のインターフェイスのコストを増やして、Router3経由のルートを優先ルートにします。

◆Router1（初期）

Router1#configure terminal

Router1(config)#interface FastEthernet 0/0

Router1(config-if)#ip address 192.168.12.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#interface FastEthernet 0/1

Router1(config-if)#ip address 192.168.13.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#router ospf 1

Router1(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router1(config-router)#network 192.168.13.0 0.0.0.255 area 0

Router1(config-router)#end

◆Router2（初期）

Router2#configure terminal

Router2(config)#interface FastEthernet 0/0

Router2(config-if)#ip address 192.168.12.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#interface FastEthernet 0/1

Router2(config-if)#ip address 192.168.24.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#router ospf 1

Router2(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router2(config-router)#network 192.168.24.0 0.0.0.255 area 0

Router2(config-router)#end

◆Router3（初期）

Router3#configure terminal

Router3(config)#interface FastEthernet 0/0

Router3(config-if)#ip address 192.168.13.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#interface FastEthernet 0/1

Router3(config-if)#ip address 192.168.34.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#router ospf 1

Router3(config-router)#network 192.168.13.0 0.0.0.255 area 0

Router3(config-router)#network 192.168.34.0 0.0.0.255 area 0

Router3(config-router)#end

◆Router4（初期）

Router4#configure terminal

Router4(config)#interface loopback 0

Router4(config-if)#ip address 4.4.4.4 255.255.255.255

Router4(config-if)#exit

Router4(config)#interface FastEthernet 0/0

Router4(config-if)#ip address 192.168.24.4 255.255.255.0

Router4(config-if)#no shutdown

Router4(config-if)#exit

Router4(config)#interface FastEthernet 0/1

Router4(config-if)#ip address 192.168.34.4 255.255.255.0

Router4(config-if)#no shutdown

Router4(config-if)#exit

Router4(config)#router ospf 1

Router4(config-router)#network 192.168.24.0 0.0.0.255 area 0

Router4(config-router)#network 192.168.34.0 0.0.0.255 area 0

Router4(config-router)#network 4.4.4.4 0.0.0.0 area 0

Router4(config-router)#end

　全てのRouterの設定が終了後、以下の確認を行います。

◆Router4のOSPFネイバー確認

Router4#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.34.3 1 FULL/DR 00:00:38 192.168.34.3 FastEthernet0/1

192.168.24.2 1 FULL/DR 00:00:38 192.168.24.2 FastEthernet0/0

◆Router1のOSPFネイバーとルーティングテーブルの確認

Router1#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.34.3 1 FULL/DR 00:00:34 192.168.13.3 FastEthernet0/1

192.168.24.2 1 FULL/DR 00:00:33 192.168.12.2 FastEthernet0/0

OSPFネイバーが確立している事を確認後、ルーティングテーブルを確認します。

Router1#show ip route ospf

4.0.0.0/32 is subnetted, 1 subnets

O 4.4.4.4 [110/21] via 192.168.13.3, 00:02:02, FastEthernet0/1　←Router3経由

[110/21] via 192.168.12.2, 00:01:52, FastEthernet0/0　←Router2経由

O 192.168.24.0/24 [110/20] via 192.168.12.2, 00:02:02, FastEthernet0/0

O 192.168.34.0/24 [110/20] via 192.168.13.3, 00:02:02, FastEthernet0/1

Router1のルーティングテーブルを確認すると、Router4のLoopback0インターフェイスへのルートはRouter2、3の2ルート経由になっています。

◆Router1のF0/0インターフェイスのコストを増やす

　Router1のF0/0のインターフェイスのコストを増やし、Router3経由を優先させます。

Router1#configure terminal

Router1(config)#interface FastEthernet 0/0

Router1(config-if)#ip ospf cost 100　　←インターフェイスのコスト値の設定

Router1(config-if)#end

◆Router1のルーティングテーブルを確認。

Router1#show ip route ospf

4.0.0.0/32 is subnetted, 1 subnets

O 4.4.4.4 [110/21] via 192.168.13.3, 00:05:02, FastEthernet0/1　←Router3経由のみ

O 192.168.24.0/24 [110/30] via 192.168.13.3, 00:01:13, FastEthernet0/1

O 192.168.34.0/24 [110/20] via 192.168.13.3, 00:05:02, FastEthernet0/1

　以上の様にRouter4のLoopback0のインターフェイスへのルートがRouter3経由となります。
OSPFのマルチエリア（NSSAと完全NSSA）

◆マルチエリア

　スタブエリアには外部ルートを再配布することはできませんが、CISCO独自のNSSAなら可能です。今回はNSSAに外部ルートが再配布できることとデフォルトルートの生成を確認します。

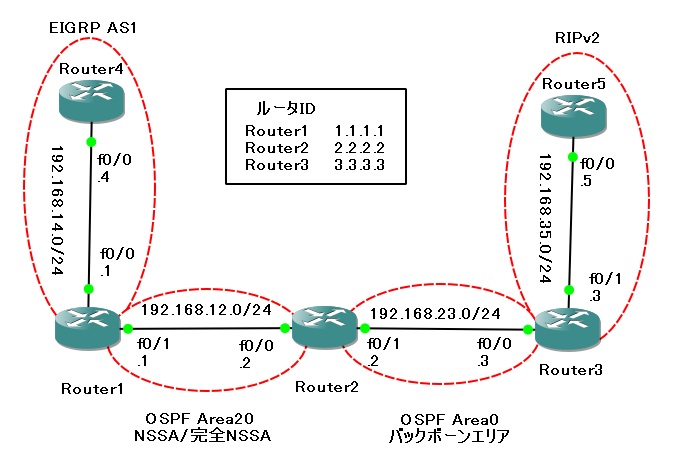

◆ネットワーク構成

上記ネットワークは以下の構成になります。

・エリア30がNSSAまたは完全NSSAで、EIGRPのルートに再配布。

・エリア30がNSSAの場合、RIP再配布ルートはNSSAの中でデフォルトルートになる。

・エリア30が完全NSSAなら、エリア間のルートもデフォルトルートになる。

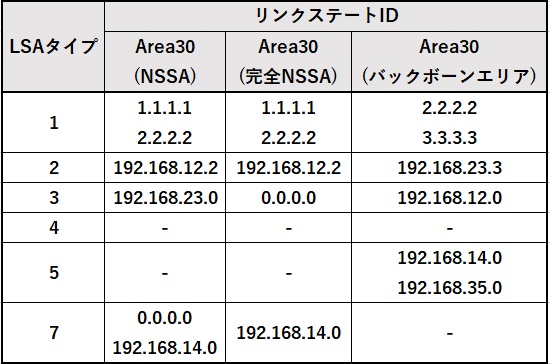

◆表1.各エリアのLSDBの内容

◆各ルーターの設定

・Router1の設定（スタブエリア設定時）

Router1#configure terminal

Router1(config)#interface FastEthernet 0/0

Router1(config-if)#ip address 192.168.14.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#interface FastEthernet 0/1

Router1(config-if)#ip address 192.168.12.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#

Router1(config-router)#router-id 1.1.1.1

Router1(config-router)#network 192.168.12.0 0.0.0.255 area 30

Router1(config-router)#area 30 stub

Router1(config-router)#redistribute eigrp 1

Router1(config-router)#exit

Router1(config)#router eigrp 1

Router1(config-router)#no auto-summary

Router1(config-router)#network 192.168.14.0

Router1(config-router)#end

・Router2の設定（スタブエリア設定時）

Router2#configure terminal

Router2(config)#interface FastEthernet 0/0

Router2(config-if)#ip address 192.168.12.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#interface FastEthernet 0/1

Router2(config-if)#ip address 192.168.23.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#router ospf 1

Router2(config-router)#router-id 2.2.2.2

Router2(config-router)#network 192.168.12.0 0.0.0.255 area 30

Router2(config-router)#network 192.168.23.0 0.0.0.255 area 0

Router2(config-router)#area 30 st

Router2(config-router)#area 30 stub

Router2(config-router)#end

・Router3の設定

Router3#configure terminal

Router3(config)#interface FastEthernet 0/0

Router3(config-if)#ip address 192.168.23.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#interface FastEthernet 0/1

Router3(config-if)#ip address 192.168.35.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#router ospf 1

Router3(config-router)#router-id 3.3.3.3

Router3(config-router)#network 192.168.23.0 0.0.0.255 area 0

Router3(config-router)#redistribute rip

Router3(config-router)#exit

Router3(config)#router rip

Router3(config-router)#version 2

Router3(config-router)#no auto-summary

Router3(config-router)#network 192.168.35.0

Router3(config-router)#end

・Router4の設定

Router4#configure terminal

Router4(config)#interface FastEthernet 0/0

Router4(config-if)#ip address 192.168.14.4 255.255.255.0

Router4(config-if)#no shutdown

Router4(config-if)#exit

Router4(config)#router eigrp 1

Router4(config-router)#no auto-summary

Router4(config-router)#network 192.168.14.0

Router4(config-router)#end

・Router5の設定

Router5#configure terminal

Router5(config)#interface FastEthernet 0/0

Router5(config-if)#ip address 192.168.35.5 255.255.255.0

Router5(config-if)#no shutdown

Router5(config-if)#exit

Router5(config)#router rip

Router5(config-router)#version 2

Router5(config-router)#no auto-summary

Router5(config-router)#network 192.168.35.0

Router5(config-router)#end

◆確認

　LSDBとルーティングテーブルを確認する前にOSPFネイバーとEIGRPネイバーを確認します。

・Router2のOSPFネイバーの確認

Router2#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

3.3.3.3 1 FULL/BDR 00:00:34 192.168.23.3 FastEthernet0/1

1.1.1.1 1 FULL/DR 00:00:36 192.168.12.1 FastEthernet0/0

・Router4のEIGRPネイバーの確認

Router4#show ip eigrp neighbors

IP-EIGRP neighbors for process 1

H Address Interface Hold Uptime SRTT RTO Q Seq

(sec) (ms) Cnt Num

0 192.168.14.1 Fa0/0 11 00:08:45 68 408 0 3

　各ネイバー確認ができたらルーティングテーブルの確認を行います。

・Router1のルーティングテーブル

Router1#show ip route ospf

O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:20:16, FastEthernet0/1

O*IA 0.0.0.0/0 [110/11] via 192.168.12.2, 00:20:16, FastEthernet0/1

　エリア30がスタブエリアであるため、Router1のルーティングテーブル上では、外部ルートはエリア間のデフォルトルートとして観測されます。また、このとき、EIGRPの再配布ルートはスタブエリアに存在できない事を確認します。

・Router2のルーティングテーブル（スタブエリア設定時）

Router2#show ip route ospf　←OSPFのみルーティングテーブル確認

O E2 192.168.35.0/24 [110/20] via 192.168.23.3, 00:18:01, FastEthernet0/1

・Router3のルーティングテーブル（スタブエリア設定時）

Router3#show ip route ospf

O IA 192.168.12.0/24 [110/20] via 192.168.23.2, 00:20:06, FastEthernet0/0

　Router2、3のルーティングテーブルは上記のようになっており、エリアが30となっているため、当然EIGRPの再配布ルートはこれらのルーターのルーティングテーブルに存在しません。

◆エリア30をNSSAに変更

　エリア30がスタブエリアの場合を確認したのでNSSAに変更します。NSSAを設定するとき、ABR（Router2）ルーターにNSSAの設定と合わせてデフォルトルートを手動で設定します。NSSAに限ってデフォルトルートの自動生成がないため、必ず行う。

・Router1にNSSAの設定

Router1#configure terminal

Router1(config)#router ospf 1

Router1(config-router)#no area 30 stub　←スタブエリアの設定削除

Router1(config-router)#area 30 nssa　←NSSAの設定

Router1(config-router)#end

・Router2にNSSAの設定

Router2#configure terminal

Router2(config)#router ospf 1

Router2(config-router)#no area 30 stub　←スタブエリアの設定削除

Router2(config-router)#area 30 nssa default-information-originate　←NSSの設定とデフォルトルートの配布

Router2(config-router)#end

・NSSA設定後のRouter1のルーティングテーブル確認

Router1#show ip route ospf

O IA 192.168.23.0/24 [110/20] via 192.168.12.2, 00:24:06, FastEthernet0/1

O*N2 0.0.0.0/0 [110/1] via 192.168.12.2, 00:24:06, FastEthernet0/1

　エリア30がNSSAになると、上記のようにRouter1のルーティングテーブル上のデフォルトルートはNSSAの外部ルートとして観測されます。

・NSSA設定後のRouter2のルーティングテーブルとLSDB

Router2#show ip route ospf

O N2 192.168.14.0/24 [110/20] via 192.168.12.1, 00:02:39, FastEthernet0/0

O E2 192.168.35.0/24 [110/20] via 192.168.23.3, 00:02:39, FastEthernet0/1

　上記のようにRouter2のルーティングテーブル上ではスタブエリアのときにはなかったEIGRPの再配布ルートがNSSAの外部ルートとして登録されています。

Router2#show ip ospf database

OSPF Router with ID (2.2.2.2) (Process ID 1)

Router Link States (Area 0)

Link ID ADV Router Age Seq# Checksum Link count

2.2.2.2 2.2.2.2 200 0x80000003 0x00EB23 1

3.3.3.3 3.3.3.3 201 0x80000003 0x00AA5C 1

Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.23.3 3.3.3.3 201 0x80000001 0x004254

Summary Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.12.0 2.2.2.2 230 0x80000002 0x00793B

Router Link States (Area 30)

Link ID ADV Router Age Seq# Checksum Link count

1.1.1.1 1.1.1.1 201 0x80000003 0x00CF5A 1

2.2.2.2 2.2.2.2 200 0x80000003 0x00948B 1

Net Link States (Area 30)

Link ID ADV Router Age Seq# Checksum

192.168.12.2 2.2.2.2 202 0x80000001 0x003573

Summary Net Link States (Area 30)

Link ID ADV Router Age Seq# Checksum

192.168.23.0 2.2.2.2 235 0x80000002 0x00A5FD

Type-7 AS External Link States (Area 30)

Link ID ADV Router Age Seq# Checksum Tag

0.0.0.0 2.2.2.2 251 0x80000001 0x00D0D8 0

192.168.14.0 1.1.1.1 249 0x80000001 0x00C3E0 0

Type-5 AS External Link States

Link ID ADV Router Age Seq# Checksum Tag

192.168.14.0 2.2.2.2 203 0x80000001 0x003A70 0

192.168.35.0 3.3.3.3 257 0x80000001 0x0059AE 0

　

　上記LSDBの内容が表1と一致することを確認します。

・NSSA設定後のRouter3のルーティングテーブル

Router3#show ip route ospf

O IA 192.168.12.0/24 [110/20] via 192.168.23.2, 00:11:32, FastEthernet0/0

O E2 192.168.14.0/24 [110/20] via 192.168.23.2, 00:11:31, FastEthernet0/0

　Router3のルーティングテーブル上では、EIGRPの再配布ルートは外部ルートとして登録されています。

◆完全NSSAの設定

　Router2でNSSAの設定を削除して、完全NSSAの設定を投入します。

・Router2で完全NSSAの設定

Router2#configure terminal

Router2(config)#router ospf 1

Router2(config-router)#no area 30 stub

OSPF: Area is configured as NSSA already

Router2(config-router)#no area 30 nssa default-information-originate

Router2(config-router)#area 30 nssa no-s

Router2(config-router)#area 30 nssa no-summary

Router2(config-router)#end

・完全NSSA設定後のルーティングテーブル（Router1）

Router1#show ip route ospf

O*IA 0.0.0.0/0 [110/11] via 192.168.12.2, 00:01:56, FastEthernet0/1

　エリア30が完全NSSAになると、エリア間ルートと外部ルートはすべてデフォルトルートに集約されます。

・完全NSSA設定後のルーティングテーブル（Router2）

Router2#show ip route ospf

O N2 192.168.14.0/24 [110/20] via 192.168.12.1, 00:06:34, FastEthernet0/0

O E2 192.168.35.0/24 [110/20] via 192.168.23.3, 00:06:34, FastEthernet0/1

　Router2のルーティングテーブルに変化はありません。

・完全NSSA設定後のLSDB（Router2）

Router2#show ip ospf database

OSPF Router with ID (2.2.2.2) (Process ID 1)

Router Link States (Area 0)

Link ID ADV Router Age Seq# Checksum Link count

2.2.2.2 2.2.2.2 1492 0x80000003 0x00EB23 1

3.3.3.3 3.3.3.3 1493 0x80000003 0x00AA5C 1

Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.23.3 3.3.3.3 1493 0x80000001 0x004254

Summary Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.12.0 2.2.2.2 1522 0x80000002 0x00793B

Router Link States (Area 30)

Link ID ADV Router Age Seq# Checksum Link count

1.1.1.1 1.1.1.1 1492 0x80000003 0x00CF5A 1

2.2.2.2 2.2.2.2 1491 0x80000003 0x00948B 1

Net Link States (Area 30)

Link ID ADV Router Age Seq# Checksum

192.168.12.2 2.2.2.2 1494 0x80000001 0x003573

Summary Net Link States (Area 30)

Link ID ADV Router Age Seq# Checksum

0.0.0.0 2.2.2.2 487 0x80000001 0x00FC31

Type-7 AS External Link States (Area 30)

Link ID ADV Router Age Seq# Checksum Tag

192.168.14.0 1.1.1.1 1540 0x80000001 0x00C3E0 0

Type-5 AS External Link States

Link ID ADV Router Age Seq# Checksum Tag

192.168.14.0 2.2.2.2 1495 0x80000001 0x003A70 0

192.168.35.0 3.3.3.3 1548 0x80000001 0x0059AE 0

　エリア30が完全NSSAになったときのLSDBの内容を表と比較して違いがない事を確認します。

・完全NSSA設定後のルーティングテーブル（Router3）

Router3#show ip route ospf

O IA 192.168.12.0/24 [110/20] via 192.168.23.2, 00:27:31, FastEthernet0/0

O E2 192.168.14.0/24 [110/20] via 192.168.23.2, 00:27:30, FastEthernet0/0

　Router3のルーティングテーブルは変化がありません。
OSPFのマルチエリア

◆マルチエリア
　エリア内に流れるLSAタイプは、エリアの種類によって違う事を検証します。
　以下の構成図のマルチエリアネットワークを構成した時、表のLSDBの内容のようになっていることを確認します。

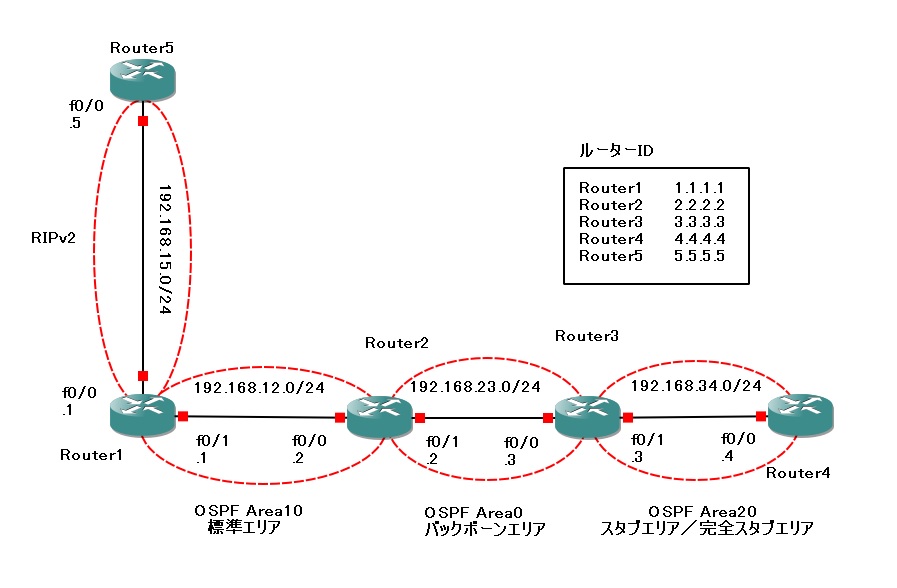

◆構成図

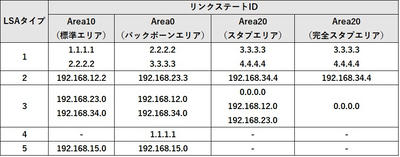

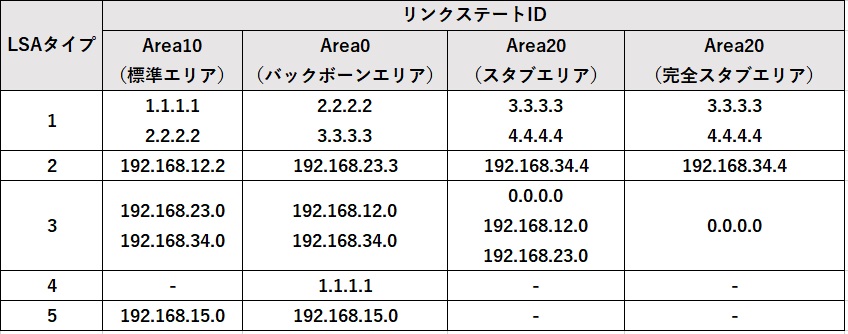

◆表１．上記構成図のネットワークにおける各エリアのLSDBの内容

＊標準エリアのLSA4が空欄なのは、ABRであるRouter2が他エリアのLSAタイプ4をフラッティングしている為、この構成では標準エリアにはLSAタイプ4が流れない為。
＊スタブエリア、又は完全スタブエリアには、LSAタイプ4と5のLSAは流れない為、このエリアのLSAタイプ4、5の二箇所は空欄。

◆設定
　最初に全てのルーターにルーティングプロトコルを設定します。標準エリアとスタブエリアの違いを検証する為、この段階ではRouter3、4にスタブエリアの設定はしません。

◆Router1設定

Router1#configure terminal

Router1(config)#interface FastEthernet 0/0

Router1(config-if)#ip address 192.168.15.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#interface FastEthernet 0/1

Router1(config-if)#ip address 192.168.12.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#router ospf 1

Router1(config-router)#router-id 1.1.1.1

Router1(config-router)#network 192.168.12.0 0.0.0.255 area 10

Router1(config-router)#redistribute rip

Router1(config-router)#exit

Router1(config)#router rip

Router1(config-router)#version 2

Router1(config-router)#no auto-summary

Router1(config-router)#network 192.168.15.0

Router1(config-router)#end

◆Router2の設定

Router2#configure terminal

Router2(config)#interface FastEthernet 0/0

Router2(config-if)#ip address 192.168.12.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#interface FastEthernet 0/1

Router2(config-if)#ip address 192.168.23.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#exit

Router2(config)#router ospf 1

Router2(config-router)#router-id 2.2.2.2

Router2(config-router)#network 192.168.12.0 0.0.0.255 area 10

Router2(config-router)#network 192.168.23.0 0.0.0.255 area 0

Router2(config-router)#end

◆Router3の設定（スタブエリア設定前）

Router3#configure terminal

Router3(config)#interface FastEthernet 0/0

Router3(config-if)#ip address 192.168.23.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#interface FastEthernet 0/1

Router3(config-if)#ip address 192.168.34.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#exit

Router3(config)#router ospf 1

Router3(config-router)#router-id 3.3.3.3

Router3(config-router)#network 192.168.23.0 0.0.0.255 area 0

Router3(config-router)#network 192.168.34.0 0.0.0.255 area 20

Router3(config-router)#end

◆Router4の設定（スタブエリア設定前）

Router4#configure terminal

Router4(config)#interface FastEthernet 0/0

Router4(config-if)#ip address 192.168.34.4 255.255.255.0

Router4(config-if)#no shutdown

Router4(config-if)#exit

Router4(config)#router ospf 1

Router4(config-router)#router-id 4.4.4.4

Router4(config-router)#network 192.168.34.0 0.0.0.255 area 20

Router4(config-router)#end

◆Router5の設定

Router5#configure terminal

Router5(config)#interface FastEthernet 0/0

Router5(config-if)#ip address 192.168.15.5 255.255.255.0

Router5(config-if)#no shutdown

Router5(config-if)#exit

Router5(config)#router rip

Router5(config-router)#version 2

Router5(config-router)#no auto-summary

Router5(config-router)#network 192.168.15.0

Router5(config-router)#end

◆動作確認

　設定が一通り終わったらOSPFネイバーの確立を確認します。

・Router2のネイバー確認

Router2#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

3.3.3.3 1 FULL/BDR 00:00:39 192.168.23.3 FastEthernet0/1

1.1.1.1 1 FULL/DR 00:00:31 192.168.12.1 FastEthernet0/0

・Router3のネイバー確認

Router3#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

2.2.2.2 1 FULL/DR 00:00:32 192.168.23.2 FastEthernet0/0

4.4.4.4 1 FULL/BDR 00:00:37 192.168.34.4 FastEthernet0/1

・Router4のルーティングテーブル

Router4#show ip route ospf

O IA 192.168.12.0/24 [110/3] via 192.168.34.3, 00:14:01, FastEthernet0/0

O E2 192.168.15.0/24 [110/20] via 192.168.34.3, 00:14:01, FastEthernet0/0

O IA 192.168.23.0/24 [110/2] via 192.168.34.3, 00:14:01, FastEthernet0/0

　上記のようにスタブエリア設定前では、エリア20は標準エリアであるため、上記Router4のルーティングテーブル上にタイプ３のデフォルトルートはまだありません。

◆エリア20をスタブエリアに設定

・Router3の設定

Router3#configure terminal

Router3(config)#router ospf 1

Router3(config-router)#area 20 stub

・Router4の設定

Router4#configure terminal

Router4(config)#router ospf 1

Router4(config-router)#area 20 stub

Router4(config-router)#end

　スタブエリア設定後にRouter4のルーティングテーブルとLSDBを確認します。

・Router4のルーティングテーブルの確認

Router4#show ip route ospf

O IA 192.168.12.0/24 [110/30] via 192.168.34.3, 00:00:43, FastEthernet0/0

O IA 192.168.23.0/24 [110/20] via 192.168.34.3, 00:00:43, FastEthernet0/0

O*IA 0.0.0.0/0 [110/11] via 192.168.34.3, 00:00:43, FastEthernet0/0

　エリア20がスタブエリアになると、Router4のルーティングテーブル上に外部ルートが消えた代わりにエリア間のデフォルトルートが現れました。

・Router4のLSDBの確認。
　以下を実施し、LSDBの表示内容が表1と一致していることを確認します。

Router4#show ip ospf database

OSPF Router with ID (4.4.4.4) (Process ID 1)

Router Link States (Area 20)

Link ID ADV Router Age Seq# Checksum Link count

3.3.3.3 3.3.3.3 182 0x80000004 0x00C031 1

4.4.4.4 4.4.4.4 178 0x80000004 0x007F6A 1

Net Link States (Area 20)

Link ID ADV Router Age Seq# Checksum

192.168.34.4 4.4.4.4 181 0x80000001 0x00136D

Summary Net Link States (Area 20)

Link ID ADV Router Age Seq# Checksum

0.0.0.0 3.3.3.3 210 0x80000001 0x0057DA

192.168.12.0 3.3.3.3 210 0x80000002 0x00DDCA

192.168.23.0 3.3.3.3 210 0x80000002 0x00FFA7

◆エリア20を完全スタブエリアに変更

・Router3の設定

Router3(config)#router ospf 1

Router3(config-router)#area 20 stub no-summary

・Router4の設定

Router4#configure terminal

Router4(config)#router ospf 1

Router4(config-router)#area 20 stub no-summary

Router4(config-router)#end

・Router4のルーティングテーブル確認

Router4#show ip route ospf

O*IA 0.0.0.0/0 [110/11] via 192.168.34.3, 00:00:44, FastEthernet0/0

　エリア20が完全スタブエリアになると、上記のようにエリア間のデフォルトルートしか残っていません。

・Router4のLSDB確認
　以下を実施し、LSDBの表示内容が表１と同じである事を確認します。

Router4#show ip ospf database

OSPF Router with ID (4.4.4.4) (Process ID 1)

Router Link States (Area 20)

Link ID ADV Router Age Seq# Checksum Link count

3.3.3.3 3.3.3.3 514 0x80000004 0x00C031 1

4.4.4.4 4.4.4.4 509 0x80000004 0x007F6A 1

Net Link States (Area 20)

Link ID ADV Router Age Seq# Checksum

192.168.34.4 4.4.4.4 513 0x80000001 0x00136D

Summary Net Link States (Area 20)

Link ID ADV Router Age Seq# Checksum

0.0.0.0 3.3.3.3 146 0x80000002 0x0055DB

　引き続き、以下を実施し、Router1～3のLSDBの表示内容が表1と一致することを確認します。

・Router1のLSDB確認

Router1#show ip ospf database

OSPF Router with ID (1.1.1.1) (Process ID 1)

Router Link States (Area 10)

Link ID ADV Router Age Seq# Checksum Link count

1.1.1.1 1.1.1.1 58 0x80000003 0x002A06 1

2.2.2.2 2.2.2.2 59 0x80000003 0x00E83F 1

Net Link States (Area 10)

Link ID ADV Router Age Seq# Checksum

192.168.12.2 2.2.2.2 59 0x80000001 0x008F1F

Summary Net Link States (Area 10)

Link ID ADV Router Age Seq# Checksum

192.168.23.0 2.2.2.2 89 0x80000002 0x00FFA9

192.168.34.0 2.2.2.2 59 0x80000001 0x00ECA8

Type-5 AS External Link States

Link ID ADV Router Age Seq# Checksum Tag

192.168.15.0 1.1.1.1 103 0x80000001 0x0072B1 0

・Router2のLSDBの確認

Router2#show ip ospf database

OSPF Router with ID (2.2.2.2) (Process ID 1)

Router Link States (Area 0)

Link ID ADV Router Age Seq# Checksum Link count

2.2.2.2 2.2.2.2 119 0x80000003 0x00E52B 1

3.3.3.3 3.3.3.3 120 0x80000003 0x00A760 1

Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.23.3 3.3.3.3 120 0x80000001 0x004254

Summary Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.12.0 2.2.2.2 144 0x80000002 0x00793B

192.168.34.0 3.3.3.3 145 0x80000002 0x006832

Summary ASB Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

1.1.1.1 2.2.2.2 104 0x80000001 0x0075B0

Router Link States (Area 10)

Link ID ADV Router Age Seq# Checksum Link count

1.1.1.1 1.1.1.1 123 0x80000003 0x002A06 1

2.2.2.2 2.2.2.2 125 0x80000003 0x00E83F 1

Net Link States (Area 10)

Link ID ADV Router Age Seq# Checksum

192.168.12.2 2.2.2.2 125 0x80000001 0x008F1F

Summary Net Link States (Area 10)

Link ID ADV Router Age Seq# Checksum

192.168.23.0 2.2.2.2 159 0x80000002 0x00FFA9

192.168.34.0 2.2.2.2 131 0x80000001 0x00ECA8

Type-5 AS External Link States

Link ID ADV Router Age Seq# Checksum Tag

192.168.15.0 1.1.1.1 177 0x80000001 0x0072B1 0

・Router3のLSDBの確認

Router3#show ip ospf database

OSPF Router with ID (3.3.3.3) (Process ID 1)

Router Link States (Area 0)

Link ID ADV Router Age Seq# Checksum Link count

2.2.2.2 2.2.2.2 194 0x80000003 0x00E52B 1

3.3.3.3 3.3.3.3 192 0x80000003 0x00A760 1

Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.23.3 3.3.3.3 192 0x80000001 0x004254

Summary Net Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

192.168.12.0 2.2.2.2 219 0x80000002 0x00793B

192.168.34.0 3.3.3.3 218 0x80000002 0x006832

Summary ASB Link States (Area 0)

Link ID ADV Router Age Seq# Checksum

1.1.1.1 2.2.2.2 179 0x80000001 0x0075B0

Router Link States (Area 20)

Link ID ADV Router Age Seq# Checksum Link count

3.3.3.3 3.3.3.3 196 0x80000003 0x00C230 1

4.4.4.4 4.4.4.4 199 0x80000003 0x008169 1

Net Link States (Area 20)

Link ID ADV Router Age Seq# Checksum

192.168.34.4 4.4.4.4 199 0x80000001 0x00136D

Summary Net Link States (Area 20)

Link ID ADV Router Age Seq# Checksum

0.0.0.0 3.3.3.3 241 0x80000001 0x0057DA

Type-5 AS External Link States

Link ID ADV Router Age Seq# Checksum Tag

192.168.15.0 1.1.1.1 244 0x80000001 0x0072B1 0
OSPFのDRとBDRの選出

◆DRとBDRとは？

・DR（Designated Router）：同一セグメントから選ばれる代表ルーター

・BDR（Backup Designated Router）：DRのバックアップルーター

◆DRとBDRの選出基準

・基準の優先順位１

　プライオリティが大きいほど優先される。プライオリティ範囲は0～255（デフォルトは1）。ルーター同士のプライオリティが同じなら、ルーターIDを使ってDRとBDRを選出する。また、プライオリティを「0」にすると、ルーターを意図的にDRotherにすることができる。

・基準の優先順位２

　ルーターIDが大きいほど優先される。

　つまり、プライオリティ＞ルーターIDの順に優先順位が決まります。

　では実際にGNS3を使用して検証を行ってみます。

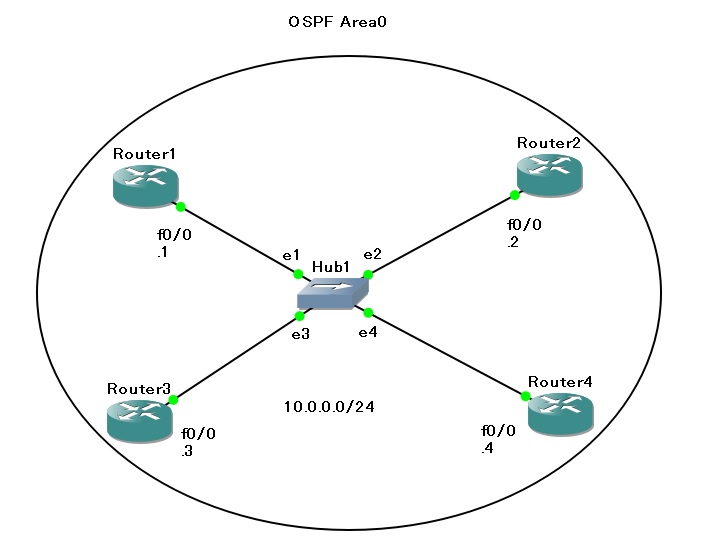

◆構成図

◆Router1の初期設定

Router1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router1(config)#interface FastEthernet 0/0

Router1(config-if)#ip address 10.0.0.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#exit

Router1(config)#

*Jan 25 18:09:10.447: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up

*Jan 25 18:09:11.447: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router1(config)#router ospf 1

Router1(config-router)#network 10.0.0.0 0.0.0.255 area 0

Router1(config-router)#end

Router1#

*Jan 25 18:10:02.047: %SYS-5-CONFIG_I: Configured from console by console

Router1#write memory

Warning: Attempting to overwrite an NVRAM configuration previously written

by a different version of the system image.

Overwrite the previous NVRAM configuration?[confirm]

Building configuration...

[OK]

◆Router2の初期設定

Router2#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router2(config)#interface FastEthernet 0/0

Router2(config-if)#ip address 10.0.0.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#

*Jan 25 18:12:37.807: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up

*Jan 25 18:12:38.807: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router2(config-if)#exit

Router2(config)#router ospf 1

Router2(config-router)#network 10.0.0.0 0.0.0.255 area 0

Router2(config-router)#

*Jan 25 18:13:09.735: %OSPF-5-ADJCHG: Process 1, Nbr 10.0.0.1 on FastEthernet0/0 from LOADING to FULL, Loading Done

Router2(config-router)#end

Router2#

*Jan 25 18:15:29.159: %SYS-5-CONFIG_I: Configured from console by console

Router2#write memory

Warning: Attempting to overwrite an NVRAM configuration previously written

by a different version of the system image.

Overwrite the previous NVRAM configuration?[confirm]

Building configuration...

[OK]

◆Router3の設定

Router3#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router3(config)#interface FastEthernet 0/0

Router3(config-if)#ip address 10.0.0.3 255.255.255.0

Router3(config-if)#no shutdown

Router3(config-if)#

*Jan 25 18:44:52.263: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up

*Jan 25 18:44:53.263: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router3(config-if)#exit

Router3(config)#router ospf 1

Router3(config-router)#network 10.0.0.0 0.0.0.255 area 0

Router3(config-router)#

*Jan 25 18:45:36.875: %OSPF-5-ADJCHG: Process 1, Nbr 10.0.0.1 on FastEthernet0/0 from LOADING to FULL, Loading Done

*Jan 25 18:45:36.875: %OSPF-5-ADJCHG: Process 1, Nbr 10.0.0.2 on FastEthernet0/0 from LOADING to FULL, Loading Done

Router3(config-router)#end

Router3#

*Jan 25 18:45:42.895: %SYS-5-CONFIG_I: Configured from console by console

Router3#write memory

Warning: Attempting to overwrite an NVRAM configuration previously written

by a different version of the system image.

Overwrite the previous NVRAM configuration?[confirm]

Building configuration...

[OK]

◆Router4の設定

Router4#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router4(config)#interface FastEthernet 0/0

Router4(config-if)#ip address 10.0.0.4 255.255.255.0

Router4(config-if)#no shutdown

Router4(config-if)#

*Jan 25 18:47:10.659: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up

*Jan 25 18:47:11.659: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router4(config-if)#exit

Router4(config)#router ospf 1

Router4(config-router)#network 10.0.0.0 0.0.0.255 area 0

Router4(config-router)#end

Router4#

*Jan 25 18:47:51.459: %SYS-5-CONFIG_I: Configured from console by console

Router4#

*Jan 25 18:47:56.427: %OSPF-5-ADJCHG: Process 1, Nbr 10.0.0.1 on FastEthernet0/0 from LOADING to FULL, Loading Done

Router4#wri

Router4#write memory

Warning: Attempting to overwrite an NVRAM configuration previously written

by a different version of the system image.

Overwrite the previous NVRAM configuration?[confirm]

Building configuration...

[OK]

◆ルーターの一斉再起動

　GNS3ツールバーにある「全ノードの停止」ボタンをクリックし、全てのルーターを停止後「全ノードの起動」で全てのルーターを起動する。

・再起動後の確認

　Router1でOSPFネイバーの確認を行います。

Router1#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

10.0.0.2 1 2WAY/DROTHER 00:00:38 10.0.0.2 FastEthernet0/0

10.0.0.3 1 FULL/BDR 00:00:32 10.0.0.3 FastEthernet0/0

10.0.0.4 1 FULL/DR 00:00:32 10.0.0.4 FastEthernet0/0

上記のように、Router4（10.0.0.4）がDR、Router3（10.0.0.3）がBDRとなります。

理由は、全てのルーターのプライオリティが同じである為、最も大きいルーターIDのルーターがDRとなり、その次に大きいルーターIDのルーターがBDRとなります。

◆Router1のプライオリティIDの変更

　次にRouter1のプライオリティIDを100に変更して、他のルーターよりも大きくなるようにします。さらにRouter2のルーターIDを100.2.2.2に変更して、他のルーターよりも大きいルーターIDとなるようにします。

・Router1のプライオリティの変更

Router1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router1(config)#interface FastEthernet 0/0

Router1(config-if)#ip ospf priority 100

Router1(config-if)#end

Router1#

*Jan 25 19:10:02.671: %SYS-5-CONFIG_I: Configured from console by console

Router1#write memory

（略）

・Router2のルーターIDの設定

Router2#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router2(config)#

*Jan 25 19:08:25.763: %OSPF-5-ADJCHG: Process 1, Nbr 10.0.0.4 on FastEthernet0/0 from LOADING to FULL, Loading Done

Router2(config)#router ospf 1

Router2(config-router)#router-id 100.2.2.2

% OSPF: Reload or use "clear ip ospf process" command, for this to take effect

Router2(config-router)#end

Router2#

*Jan 25 19:09:49.855: %SYS-5-CONFIG_I: Configured from console by console

Router2#write memory

（略）

◆ルーターを一斉再起動

　上記設定後、ルーターを一斉再起動します。再起動完了後、Router3のプライオリティを確認します。

Router3#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

10.0.0.1 100 EXSTART/DR 00:00:33 10.0.0.1 FastEthernet0/0

10.0.0.4 1 2WAY/DROTHER 00:00:30 10.0.0.4 FastEthernet0/0

100.2.2.2 1 EXSTART/BDR 00:00:31 10.0.0.2 FastEthernet0/0

　今度はRouter1（10.0.0.1）がDRとなり、Router2（100.2.2.2）がBDRとなりました。

　Router1がDRになった理由はもっとも大きいプライオリティを持っているからです。

　Router2がBDRになった理由は同じプライオリティ値1をもったRouter3、Router4よりも大きなルーターIDだからです。

◆Router1だけ停止

　DRのRouter1を停止し、少し待ってからRouter3で結果を確認してみます。

Router3#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

10.0.0.4 1 FULL/BDR 00:00:34 10.0.0.4 FastEthernet0/0

100.2.2.2 1 FULL/DR 00:00:35 10.0.0.2 FastEthernet0/0

　DRが消失すると、BDRがDRに昇格します。そして、残りの2（100.2.2.2）が昇格し、Router4（10.0.0.4）がBDRになります。

　Router4がBDRになったのは、Router3（10.0.0.3）のIDよりも大きいからです。

◆Router1を復帰

　最後にDRの粘着性を確認する為に、Router1を復帰させます。

　Router1を起動後、Router3からDRとBDRの確認を行います。

Router3#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

10.0.0.1 100 2WAY/DROTHER 00:00:36 10.0.0.1 FastEthernet0/0

10.0.0.4 1 FULL/BDR 00:00:35 10.0.0.4 FastEthernet0/0

100.2.2.2 1 FULL/DR 00:00:36 10.0.0.2 FastEthernet0/0

　上記のようにRouter1（10.0.0.1）のプライオリティが一番高いにもかかわらず、DRはRouter2（100.2.2.2）のままです。この現象はDRの粘着性と呼ばれ、ネットワークの安定性を保つため、安易にDRの入れ替わりを防ぐ仕様となっています。

　この時、Router1のプライオリティが一番高いにもかかわらず、DRは変わらずRouter2のままになります。
OSPF基本設定

GNS3で簡単なOSPFの基本設定を行ってみます。
設計は以下となります。

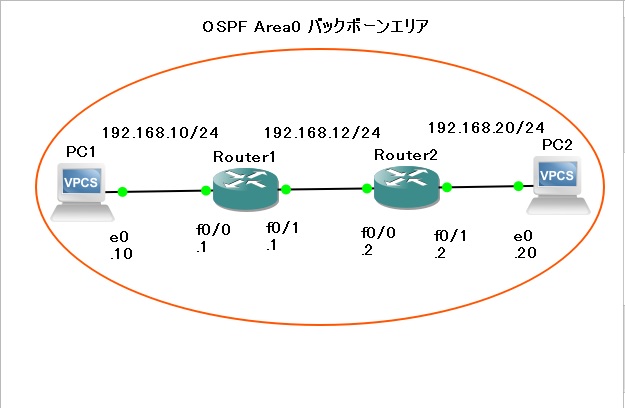

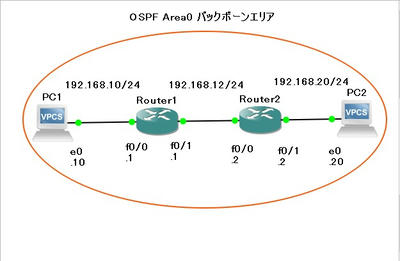

◆構成図

◆各機種の設計
・ルーター1台目
ホスト名：Router1
interface FastEthernet 0/0：ip address 192.168.10.1 255.255.255.0
interface FastEthernet 0/1：ip address 192.168.12.1 255.255.255.0
ルーティングプロトコル：OSPF 2
area：０

・ルーター2台目
ホスト名：Router2
interface FastEthernet 0/0：ip address 192.168.12.2 255.255.255.0
interface FastEthernet 0/1：ip address 192.168.20.2 255.255.255.0
ルーティングプロトコル：OSPF 2
area：０

・PC１台目
ホスト名：PC1
IP：192.168.10.10/24
GW：192.168.10.1

・PC2台目
ホスト名：PC2
IP：192.168.20.20/24
GW：192.168.20.2

◆設定実施

・Router1の設定

Router1#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router1(config)#interface FastEthernet 0/0

Router1(config-if)#ip address 192.168.10.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#

*Mar 1 00:02:00.387: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up

*Mar 1 00:02:01.387: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router1(config-if)#exit

Router1(config)#interface FastEthernet 0/1

Router1(config-if)#ip address 192.168.12.1 255.255.255.0

Router1(config-if)#no shutdown

Router1(config-if)#

*Mar 1 00:03:09.551: %LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up

*Mar 1 00:03:10.551: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Router1(config-if)#exit

Router1(config)#router ospf 1　←OSPF2の設定でも１を指定する。

Router1(config-router)#network 192.168.10.0 0.0.0.255 area 0

Router1(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router1(config-router)#end

Router1#

*Mar 1 00:04:21.543: %SYS-5-CONFIG_I: Configured from console by console

Router1#write memory

Building configuration...

[OK]

・Router2の設定

Router2#configure terminal

Enter configuration commands, one per line. End with CNTL/Z.

Router2(config)#interface FastEthernet 0/0

Router2(config-if)#ip address 192.168.12.2 255.255.255.0

Router2(config-if)#no shutdown

Router2(config-if)#

*Jan 23 18:15:06.711: %LINK-3-UPDOWN: Interface FastEthernet0/0, changed state to up

*Jan 23 18:15:07.711: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/0, changed state to up

Router2(config-if)#exit

Router2(config)#interface FastEthernet 0/1

Router2(config-if)#ip address 192.168.20.2 255.255.255.0

Router2(config-if)#no shutdown

*Jan 23 18:16:03.907: %LINK-3-UPDOWN: Interface FastEthernet0/1, changed state to up

*Jan 23 18:16:04.907: %LINEPROTO-5-UPDOWN: Line protocol on Interface FastEthernet0/1, changed state to up

Router2(config-if)#exit

Router2(config)#router ospf 1

Router2(config-router)#network 192.168.12.0 0.0.0.255 area 0

Router2(config-router)#

*Mar 1 00:05:23.871: %OSPF-5-ADJCHG: Process 1, Nbr 192.168.12.1 on FastEthernet0/0 from LOADING to FULL, Loading Done

Router2(config-router)#network 192.168.20.0 0.0.0.255 area 0

Router2(config-router)#end

Router2#

*Mar 1 00:05:58.191: %SYS-5-CONFIG_I: Configured from console by console

Router2#write memory

Building configuration...

[OK]

Router2#

◆確認

　OSPFの設定終了後、まずOSPFのネイバーが確立している事を確認し、次に対抗ルーターよりOSPFルートが受信している事を確認します。

・Router1の確認

Router1#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.20.2 1 FULL/BDR 00:00:38 192.168.12.2 FastEthernet0/1

Router1#show ip route ospf

O 192.168.20.0/24 [110/20] via 192.168.12.2, 00:01:57, FastEthernet0/1

・Router2の確認

Router2#show ip ospf neighbor

Neighbor ID Pri State Dead Time Address Interface

192.168.12.1 1 FULL/DR 00:00:33 192.168.12.1 FastEthernet0/0

Router2#show ip route ospf

O 192.168.10.0/24 [110/20] via 192.168.12.1, 00:04:55, FastEthernet0/0

◆VPCSの設定

　引き続き、Router1及び2にそれぞれ接続するPC1、PC2の設定を行います。

　ここでは仮想マシン等の代わりにVPCSを使用します。

・PC1の設定

PC1> ip 192.168.10.10/24 192.168.10.1

Checking for duplicate address...

PC1 : 192.168.10.10 255.255.255.0 gateway 192.168.10.1

PC1> show ip

NAME : PC1[1]

IP/MASK : 192.168.10.10/24

GATEWAY : 192.168.10.1

DNS :

MAC : 00:50:79:66:68:00

LPORT : 10014

RHOST:PORT : 127.0.0.1:10015

MTU: : 1500

・PC2の設定

PC2> ip 192.168.20.20/24 192.168.20.2

Checking for duplicate address...

PC1 : 192.168.20.20 255.255.255.0 gateway 192.168.20.2

PC2> show ip

NAME : PC2[1]

IP/MASK : 192.168.20.20/24

GATEWAY : 192.168.20.2

DNS :

MAC : 00:50:79:66:68:01

LPORT : 10016

RHOST:PORT : 127.0.0.1:10017

MTU: : 1500

◆ルーター越しのPCへ接続確認。

　上記確認後、ルーター越しのPC1とPC2間で接続できるのか確認します。

・PC1からPC2への接続確認

PC1> ping 192.168.20.20 -c 4

192.168.20.20 icmp_seq=1 timeout　　←設定直後は最初の2回ぐらいはタイムアウトするっぽい

192.168.20.20 icmp_seq=2 timeout

84 bytes from 192.168.20.20 icmp_seq=3 ttl=62 time=62.930 ms

84 bytes from 192.168.20.20 icmp_seq=4 ttl=62 time=62.925 ms

PC1> ping 192.168.20.20 -c 4　←念の為にもう一度行い、正常に接続されることを確認。

84 bytes from 192.168.20.20 icmp_seq=1 ttl=62 time=62.178 ms

84 bytes from 192.168.20.20 icmp_seq=2 ttl=62 time=63.034 ms

84 bytes from 192.168.20.20 icmp_seq=3 ttl=62 time=63.286 ms

84 bytes from 192.168.20.20 icmp_seq=4 ttl=62 time=61.077 ms

・PC2からPC1への接続確認

PC2> ping 192.168.10.10 -c 4

192.168.10.10 icmp_seq=1 timeout　　←こちらも設定直後は最初の2回ぐらいはタイムアウトするっぽい

192.168.10.10 icmp_seq=2 timeout

84 bytes from 192.168.10.10 icmp_seq=3 ttl=62 time=62.295 ms

84 bytes from 192.168.10.10 icmp_seq=4 ttl=62 time=62.316 ms

PC2> ping 192.168.10.10 -c 4　←念の為にもう一度行い、正常に接続されることを確認。

84 bytes from 192.168.10.10 icmp_seq=1 ttl=62 time=61.381 ms

84 bytes from 192.168.10.10 icmp_seq=2 ttl=62 time=60.743 ms

84 bytes from 192.168.10.10 icmp_seq=3 ttl=62 time=61.439 ms

84 bytes from 192.168.10.10 icmp_seq=4 ttl=62 time=61.071 ms
JP1/AJSでジョブをスケジューリングする

前回はジョブを実行登録し、即時実行しましたが、現場ではタスクのようにスケジューリングしての使用が想定されます。その為、前回の構成を使用しジョブのスケジューリングを行ってみたいと思います。

◆JP1ジョブのスケジューリング

⑴機能メニューの「定義」から「スケジュール定義」を選択し、該当のジョブネットをクリックし、「スケジュール」をクリック。

⑵スケジュールルール一覧より、1行目を選択し、「変更」をクリック。

⑶スケジュールルールから以下の設定を行います。
・種別：絶対日
・開始年月：（例：2026年　1月）
・開始日：（例：14日）
・開始時刻：絶対時刻　（例18時　25分）
・処理リサイクル
　「サイクルで実行する」にチェックを入れる
　1日毎に実行する。

上記設定後、「ＯＫ」クリック。

⑷「OK」をクリックし、スケジュールの設定ウィンドウを閉じます。

⑸機能メニューから「実行登録」を選択し、作成したジョブグループを右クリックし、「実行登録」をクリック。

⑹設定時間になるとジョブが実行されます。上記はジョブ終了後の表示となります。

◆設定スケジュールの確認。

⑴機能メニューの実行から「実行登録」を選択し、作成したジョブグループを右クリックし「マンスリースケジュール」をクリック。

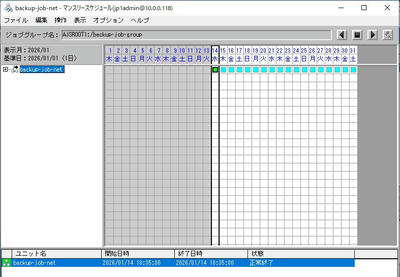

⑵実行した処理は緑色、予定は水色となっています。
- JP1
- 2026/01/14 18:55
- 0
JP1/AJSでジョブを作成しバックアップを実行する

前回構築したJP1/AJSで実際にジョブを作成し、実行してみたいと思います。
今回は例として、ファイルサーバーの共有フォルダにバッチファイルを使ってバックアップを実行します。

◆目的
ファイルサーバーの「File-SV」の共有フォルダ内の「test」フォルダに「dummy-file1」をコピーする。

◆検証前提条件
A．ファイルサーバーの「File-SV」の共有フォルダ「share」にＺドライブを接続させる。
B．ジョブに使用するバックアップテスト用バッチファイルの作成。

◆上記実施事項

（A）コマンドプロンプトを使い、以下の手順でファイルサーバーに接続します。
➀net use z: \\(ファイルサーバー)\(共有フォルダ) /USER:(ユーザー名) パスワード
（上記例：　net use z: \\File-SV\share /USER:Administorator Passw0rd）
➁net useコマンドを実行
③以下の表示を確認し、Ｚドライブが正常に接続されたことを確認します。
ステータス：ＯＫ
ローカル名：Ｚ:
リモート名：ファイルサーバーのフルパス（例：\\File-SV\share）
「コマンドが正常に終了しました」メッセージ

（B）「C:¥bat」フォルダを作成し、フォルダ内にバックアップテスト用の「backup-job.bat」を以下の内容で作成します。

@echo off

set LOCAL=c:\test

set BK_DRIVE=z:\test

copy %LOCAL%\dummy-file1 %BK_DRIVE%

上記の準備が出来たら実際にジョブを登録していきます。

◆JP1ジョブ設定および実行

⑴機能メニューより「定義」の「ジョブグループ定義」を選択し、階層表示よりAJSROOT1を右クリックし、「新規作成」→「ジョブグループ」

⑵ユニット名にジョブネット名(例：backup-job-group）を入力し、「OK」をクリック。

⑶ジョブグループが作成されている事を確認します。

⑷機能メニュー定義より、「ジョブネット定義」を選択し、作成したジョブグループ(例：backup-job-net）を右クリックし「新規作成」→「ジョブネット」

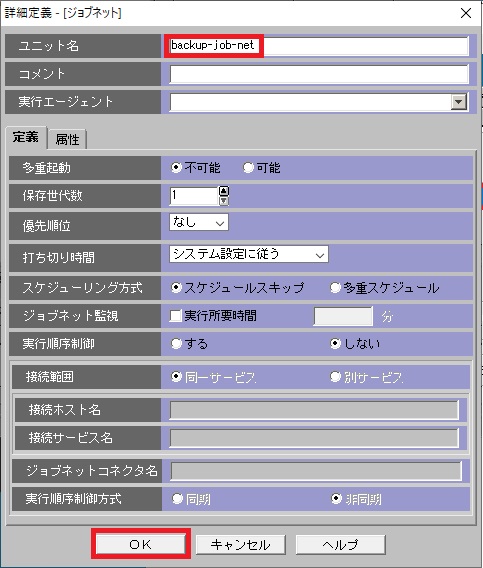

⑸ユニット名にジョブネット名を入力します。
（例：backup-job-net）

⑹ジョブネットが作成された事を確認します。

⑺作成されたジョブネットを右クリックし、「編集」

⑻「排他制御」をチェックし、「P」アイコン（PCジョブ）を下のボックスにドラック&ドロップします。

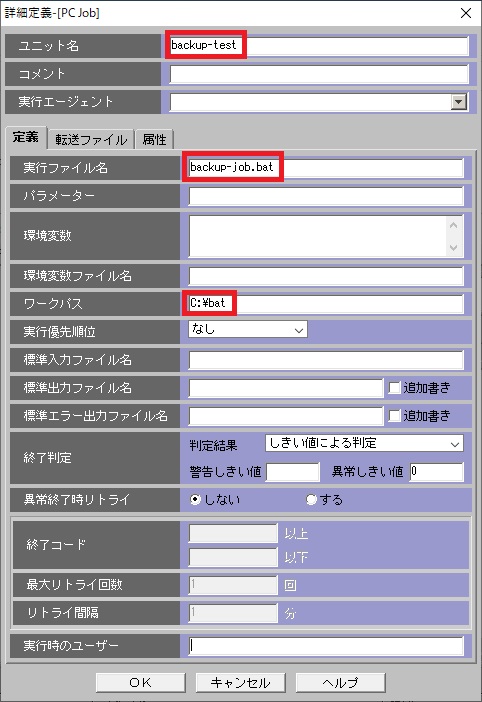

⑼以下の設定を入力します。
ユニット名：backup-test
実行ファイル名：backup-job.bat
ワークパス：C:\bat

上記設定後、「OK」

⑽機能メニューより、「実行登録」をクリックし、作成したジョブネットを右クリックします。

⑾登録方法より「即時実行」を選択し、「OK」をクリック。

⑿実行中の表示

⒀正常終了時の表示
　なお、異常検出時事は以下のように表示されます。

　このような場合はジョブで実行するファイルが正しいか、ドライブに接続できているのか等、原因を調査する必要があります。正常動作を確認出来た場合は、次の確認を行います。

⒁Ｚドライブのバックアップフォルダ（testフォルダ）内に該当のファイルが設置されている事を確認します。
- JP1
- 2026/01/13 19:06
- 0
JP1/AJSの初期設定

Windows Server2022にJP1/AJS3（Ver12）をインストール後、初期設定をしてみました。
構成は以下となります

OS:Windows Server 2022 Datacenter Evaluation
ホスト名：JP1-Manager
IPアドレス：10.0.0.118/24
設定用アカウント：jp1admin

＊「JP1 Version 12 評価版」をダウンロードし、以下のアプリケーションはインストール済み
（手順は割愛します。）

・JP1/Base

・JP1/Automatic Job Management System3 – Manager

・JP1/Automatic Job Management System3 – View

＊データベースモデル：小規模

◆初期設定

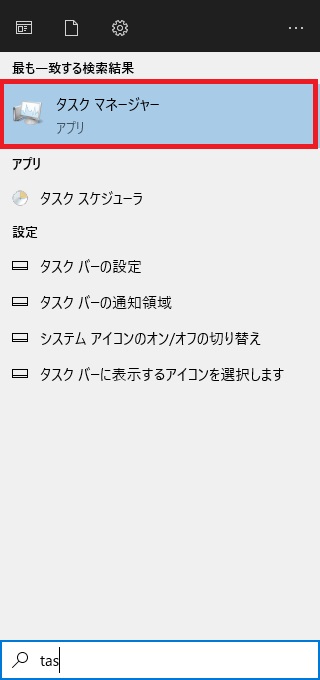

⑴タスクマネージャーを起動します。

⑵タスクマネージャー起動後、「詳細」をクリック

⑶詳細展開後、上記のJP1サービスがあることを確認します。

⑷JP1のサービス（どれでも構わない）を右クリックして「サービス管理ツールを開く」をクリックします。

⑸「JP1/AJS3」をクリック。

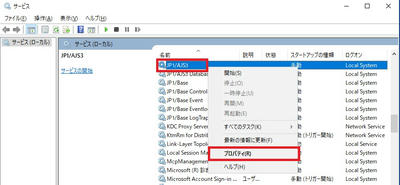

⑹サービスの画面から、該当サービスを右クリックし、「プロパティ」をクリック。

⑺「スタートアップの種類」を「自動」に変更します。

⑻以下のサービス全てを⑹⑺同様の手順で「自動」に変更します。
・JP1/AJS3 Database _IFO
・JP1/Base Control Service
・JP1/Base Event
・JP1/Base Event Trap
・JP1/Base Log Trap

⑼該当サービス全ての設定を行い、「スタートアップの種類」が「自動」に変更されてことを確認後、OSの再起動を行います。

⑽再度タスクマネージャーを起動し、「サービス」から該当するJP1のサービス全ての「状態」が「実行中」になっていることを確認します。

⑾スタートメニューより「JP1_Base Setup」を起動します。

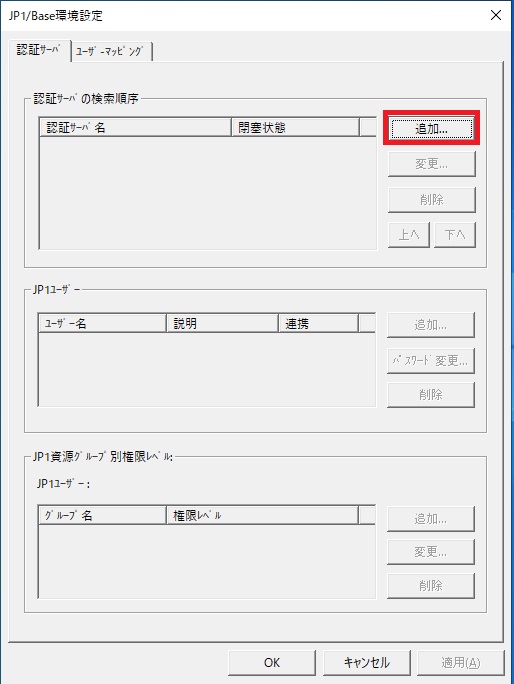

⑿JP1/Base環境設定画面から「追加」をクリック。

⒀「認証サーバ　名」にサーバ名を入力します。
例：JP1-Manager

⒁「認証サーバ　名」に入力したサーバ名が表示されていることを確認し、「適用」をクリック。

⒂上記メッセージ表示を確認後、「はい」をクリック。

⒃「JP1ユーザー」で以下が表示されていることを確認します。
ユーザー名：jp1admin
説明：SuperUser

⒄「ユーザーマッピング」タブをクリックし、「設定」をクリック。

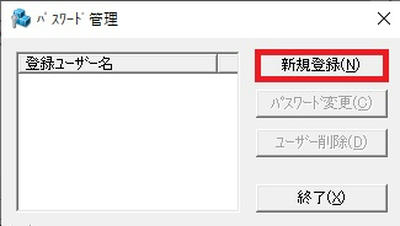

⒅パスワード管理画面表示後、「新規登録」をクリック。

⒆「ユーザー名」「パスワード」「パスワード確認」を入力し、「OK」をクリック。
JP1のデフォルトパスワードは以下になります。

・jp1ユーザー名：jp1admin
・パスワード：jp1admin

⒇上記画面を確認後、「OK」クリック

(21)「登録ユーザー名」に登録したユーザーが表示されていることを確認し、「終了」クリック。

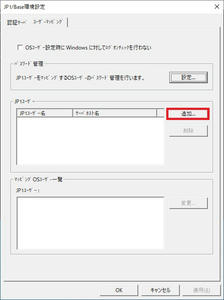

(22)上記画面から「追加」をクリック。

(23)以下の入力を行います。
JP1ユーザー名：jp1admin
サーバーホスト名：ホスト名（例：JP1-Manager）
上記入力後、「OK」をクリック。

(24)「マッピングしないOSユーザー」をクリック後、「追加」をクリック。

(25)以下の設定になっている事を確認します。
プライマリーOSユーザー：jp1admin
マッピングするOSユーザー：jp1admin
上記入力後、「OK」クリック。

(26)「JP1ユーザー名」と「サーバーホスト名」が入力した設定であることを確認し、「OK」クリック。

(27)Windowsのスタートメニューより「ジョブシステム管理」をクリック。

(28)Automatic Job Management System 3 - View　起動後、以下の入力を行います。
・ユーザー名：jp1admin
・パスワード：jp1admin
・接続ホスト：ManagerがインストールされたホストのIP（例：10.0.0.118）
上記入力後、「OK」をクリック。

(29)ログイン後、上記画面へ遷移します。

◆参考
〇JP1 Version 12　ジョブ管理基本ガイド（ジョブスケジューラー編）
　・1.　JP1/AJS3の構築（Windowsの場合）
　・1.4.1　前提製品をインストールする（初期パスワード、設定など）
- JP1
- 2026/01/11 19:39
- 0

プロフィール

HN：

のらくら

性別：

非公開

自己紹介：

介護と自身の手術でブランクが出来たインフラエンジニアの学習メモ。VirtualBOXで仮想サーバーを建て、GNS3でCiscoルーター＆スイッチによるネットワークのエミュレーションもしています。GNS3ネットワーク内に仮想サーバーと連携させて、実際のネットワーク環境におけるサーバーをシミュレートする他、LinuC level3 300の対策もしています。

ブランクがあるインフラエンジニアの備忘録

プロフィール

カテゴリー

最新記事

RSS

リンク

P R
